Einstellungen für den drahtlosen Betrieb

Stellen Sie Sender und Empfänger für drahtlose Blitzaufnahmen über Funk mit der E-TTL II/E-TTL-Blitzautomatik wie folgt ein.

Einstellung als Sender

  1. Wählen Sie Einstellung für drahtlose/verknüpfte Aufnahmen mit dem Joystick aus.

  2. Stellen Sie Drahtlose Blitzsteuerung über FunkSENDER ein.

    • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad und wählen Sie Drahtlose Blitzsteuerung über FunkSENDER, und drücken Sie dann den Joystick gerade hinein.

  3. Wählen Sie die Blitzmethode aus.

    • Drücken Sie den Joystick gerade hinein.
    • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad, um das Element (1) auszuwählen, und drücken Sie dann den Joystick gerade hinein.
    • Drücken Sie den Joystick horizontal oder drehen Sie das Wahlrad und treffen Sie eine Auswahl unter ALLE, A:B oder A:B C, und drücken Sie dann den Joystick gerade hinein.

Einstellung als Empfänger

  1. Stellen Sie Drahtlose Blitzsteuerung über FunkEMPFÄNGER ein.

    • Konfigurieren Sie diese Einstellung bei Speedlites, die als Empfänger verwendet werden sollen.
    • Wählen Sie Drahtlose Blitzsteuerung über FunkEMPFÄNGER genauso aus, wie Sie den Sender eingerichtet haben.

Vorsicht

  • Bevor Sie normale Blitzaufnahmen machen, wählen Sie DRAHTLOS AUS aus, um die Drahtloseinstellungen (Sender/Empfänger) zu löschen.

Einstellen des Übertragungskanals/der Gerätekennung

Stellen Sie Übertragungskanal und Drahtlosfunk-ID des Senders wie folgt ein. Stellen Sie beim Sender und den Empfängern denselben Kanal und dieselbe ID ein. Informationen zum Empfänger finden Sie in der Bedienungsanleitung der Speedlites, die mit einem Funkempfänger ausgestattet sind.

Vorsicht

  • Stellen Sie für jeden Kanal unterschiedliche Drahtlosfunk-IDs ein, da es zu Störeinflüssen zwischen Systemen mit per Funk gesteuerten Speedlites kommen kann, auch wenn die Geräte auf unterschiedliche Übertragungskanäle eingestellt sind.

  1. Drücken Sie den Joystick gerade hinein.

  2. Wählen Sie Punkt (1) aus.

    • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad, um den Kanalpunkt auszuwählen, und drücken Sie dann den Joystick gerade hinein.

  3. Stellen Sie einen Übertragungskanal ein.

    • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad, um zwischen AUTO oder den Kanälen 1–15 zu wählen, und drücken Sie dann den Joystick gerade hinein.

  4. Wählen Sie Punkt (2) aus.

    • Wählen Sie den ID-Punkt genauso wie den Übertragungskanal und drücken Sie dann den Joystick gerade hinein.

  5. Legen Sie die Gerätekennung fest.

    • Drücken Sie den Joystick horizontal oder drehen Sie das Wahlrad, um die einzustellende Position (Ziffer) auszuwählen, und drücken Sie den Joystick dann gerade hinein.
    • Drücken Sie den Joystick vertikal oder drehen Sie das Wahlrad, um eine Zahl im Bereich 0–9 auszuwählen, und drücken Sie dann den Joystick gerade hinein.
    • Stellen Sie auf dieselbe Weise eine vierstellige Nummer ein und wählen Sie dann OK aus.
    • Die LINK-Lampe leuchtet grün, wenn die Kommunikation zwischen Sender und Empfänger hergestellt ist.

Kanalsuche und Einstellen von Senderübertragungskanälen

Sie können die Funksignalbedingungen abfragen und dann den Übertragungskanal des Senders automatisch oder manuell einstellen. Wenn Sie den Kanal auf [AUTO] einstellen, wird das Speedlite automatisch auf den Kanal mit dem stärksten Signal zurückgesetzt. Wenn Sie den Kanal manuell einstellen, können Sie die Kanalsuchergebnisse beim Zurücksetzen überprüfen.

  • Kanalsuche bei aktueller Einstellung auf [AUTO]

    1. Drücken Sie die UNTERMENÜ-Taste.

    2. Führen Sie die Kanalsuche aus.

      • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad und wählen Sie KANALSUCHE aus, und drücken Sie dann den Joystick gerade hinein.
      • Wählen Sie OK aus.
      • Der Suchlauf wird durchgeführt, und die Einstellung wird auf den Kanal mit dem stärksten Signal zurückgesetzt.

  • Kanalsuche bei aktueller Einstellung auf einen Kanal (1–15)

    1. Drücken Sie die UNTERMENÜ-Taste.

    2. Führen Sie die Kanalsuche aus.

      • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad und wählen Sie KANALSUCHE aus, und drücken Sie dann den Joystick gerade hinein.
      • Wählen Sie OK aus.

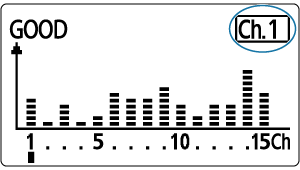

      • Die Kanalsuche wird durchgeführt, und es wird eine Grafik der Signalbedingungen angezeigt.

      • Höhere Spitzen in der Grafik zeigen stärkere Signale an.

    3. Stellen Sie den Kanal ein.

      • Drücken Sie den Joystick nach oben, unten, links oder rechts oder drehen Sie Wahlrad, um den Kanal 1 bis 15 auszuwählen.

      • Drücken Sie den Joystick gerade hinein, um den Kanal einzustellen.

LINK-Lampe und Verbindungsanzeige

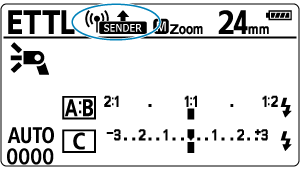

Sie können den Verbindungsstatus anhand des Status der LINK-Lampe oder des Symbols auf der LCD-Anzeige erkennen.

Zustand Beschreibung Maßnahme
Leuchtet Verbunden –
Aus Nicht verbunden Überprüfen Sie den Kanal und die ID
Aus Zu viele Einheiten Kombinieren Sie nicht mehr als 16 Sender und Empfänger
Aus Fehler Starten Sie die Sender und die Empfänger neu
Leuchtet Verbunden*1 –
Leuchtet Verbunden*2 –

1: Wenn die Senderseite mit einem Untersender verbunden ist

2: Wenn die Senderseite für die „Linked-Shooting“-Funktion angeschlossen ist

Anzeige Beschreibung Maßnahme
Drahtlose Verbindung des Senders/Drahtlose Verbindung des Empfängers Verbunden –
Keine drahtlose Verbindung des Senders/Keine drahtlose Verbindung des Empfängers Nicht verbunden Überprüfen Sie den Kanal und die ID
Fehler der drahtlosen Verbindung des Senders/Fehler der drahtlosen Verbindung des Empfängers Zu viele Einheiten Kombinieren Sie nicht mehr als 16 Sender und Empfänger
Fehler Starten Sie die Sender und die Empfänger neu
UNTERSENDER Verbunden*1 –

1: Wenn die Senderseite mit einem Untersender verbunden ist

Vorsicht

  • Die Empfänger zünden nur, wenn die Sender- und Empfängerkanäle übereinstimmen. Wählen Sie für beide Einheiten dieselbe Nummer oder stellen Sie beide auf [AUTO].
  • Die Empfänger zünden nur, wenn die Drahtlosfunk-IDs von Sender und Empfänger übereinstimmen. Stellen Sie dieselbe Nummer ein.

Sender-Blitzauslösung Ein/Aus

Sie können einstellen, ob der Sender zusammen mit den von ihm gesteuerten Empfängern drahtlos ausgelöst wird. Wenn die Blitzauslösung der Sendereinheit aktiviert ist, wird der Sender als Blitzgruppe A ausgelöst.

  1. Drücken Sie den Joystick gerade hinein.

  2. Wählen Sie das in (1) gezeigte Element aus.

    • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad, um das Element auszuwählen, und drücken Sie dann den Joystick gerade hinein.

  3. Legen Sie die Blitzauslösung des Senders fest.

    • Drehen Sie Wahlrad, um die Blitzauslösung der Sendereinheit zu aktivieren oder zu deaktivieren, und drücken Sie dann den Joystick gerade nach innen.
      • Sender-Blitzauslösung EIN: Sender-Blitzauslösung EIN
      • Sender-Blitzauslösung AUS: Sender-Blitzauslösung AUS

Speicherfunktion

Sie können die Drahtloseinstellungen zur Sendereinheit und Empfängereinheit speichern und die Einstellungen später wieder laden. Behandeln Sie jede Sender - oder Empfängereinheit einzeln, um deren Einstellungen zu speichern oder wieder zu laden.

  1. Drücken Sie die UNTERMENÜ-Taste.

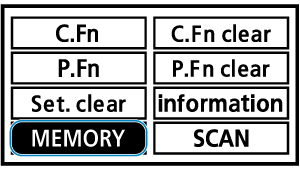

  2. Wählen Sie SPEICHERN aus.

    • Drücken Sie den Joystick vertikal oder horizontal oder drehen Sie das Wahlrad und wählen Sie SPEICHERN aus, und drücken Sie dann den Joystick gerade hinein.

  3. Speichern oder laden Sie die Einstellungen.

    Speichern

    • Drücken Sie den Joystick horizontal oder drehen Sie das Wahlrad und wählen Sie SPEICHERN aus, und drücken Sie dann den Joystick gerade hinein.
    • Drücken Sie den Joystick horizontal oder drehen Sie das Wahlrad und wählen Sie OK aus, und drücken Sie dann den Joystick gerade hinein.
    • Die Einstellungen werden gespeichert (im Speicher abgelegt).

    Laden

    • Drücken Sie den Joystick horizontal oder drehen Sie das Wahlrad und wählen Sie LADEN aus, und drücken Sie dann den Joystick gerade hinein.
    • Drücken Sie den Joystick horizontal oder drehen Sie das Wahlrad und wählen Sie OK aus, und drücken Sie dann den Joystick gerade hinein.
    • Die gespeicherten Einstellungen werden geladen und aktiviert.
