Indstillinger for trådløs forbindelse

Indstilling af afsenderen og modtageren til flashfotografering med trådløs radiosenderenhed med autoflash E-TTL II/E-TTL er som følger.

Indstilling som afsender

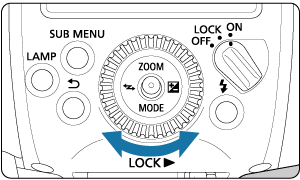

  1. Vælg Indstilling af trådløs optagelse/Linked Shooting med joysticket.

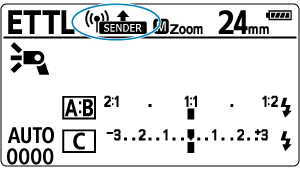

  2. Indstil til Trådløs radiosenderenhedAFSENDER.

    • Tryk joysticket til lodret eller vandret, eller drej på Drejeknap for at vælge Trådløs radiosenderenhedAFSENDER, og tryk derefter joysticket lige ind.

  3. Vælg affyringsmetode.

    • Tryk joysticket lige ind.
    • Tryk joysticket til lodret eller vandret, eller drej på Drejeknap for at vælge punkt (1), og tryk derefter joysticket lige ind.
    • Tryk joysticket til vandret, eller drej på Drejeknap for at vælge fra ALLE, A:B, eller A:B C, og tryk derefter joysticket lige ind.

Indstilling som modtager

  1. Indstil til Trådløs radiosenderenhedMODTAGER.

    • Konfigurer denne indstilling på Speedlites for at bruge som modtagere.
    • Vælg Trådløs radiosenderenhedMODTAGER, når du sætter afsenderen op.

Forsigtig

  • Inden normal flashfotografering skal du vælge TRÅDLØS FRA for at rydde indstillingerne for trådløs (afsender/modtager).

Indstilling af transmissionskanal/trådløst radio-id

Indstil afsenderens transmissionskanal og trådløse radio-ID på følgende måde. Indstil den samme kanal og det samme id på både afsender og modtagere. Se flere instruktioner om modtager i instruktionsmanualen for Speedlites, der har funktionen trådløs radiosenderenhed.

Forsigtig

  • Angiv et forskelligt trådløst radio-ID for hver enkelt kanal, da interferens mellem systemer med Speedlites, som styres af radiotransmission kan opstå, selv når enhederne er indstillet til andre transmissionskanaler.

  1. Tryk joysticket lige ind.

  2. Vælg et punkt (1).

    • Tryk joysticket til lodret, eller vandret, drej Drejeknap for at vælge kanalen, og tryk derefter joysticket lige ind.

  3. Indstil en transmissionskanal.

    • Tryk joysticket til lodret eller vandret, eller drej på Drejeknap for at vælge fra AUTO eller kanaler 1-15, og tryk joysticket lige ind.

  4. Vælg et punkt (2).

    • Vælg ID-punktet på samme måde, som du indstillede transmissionskanalen, og tryk derefter joysticket lige ind.

  5. Angiv det trådløse radio-ID.

    • Tryk joysticket til vandret, eller drej på Drejeknap for at vælge position (tal) for at indstille, og tryk joysticket lige ind.
    • Tryk joysticket til lodret, eller drej på Drejeknap for at skal du vælge et tal mellem 0-9, og tryk joysticket lige ind.
    • Indstil et 4-cifret på samme måde, og vælg derefter OK.
    • Indikatoren LINK lyser grønt, når der er etaleret kommunikation mellem afsender og modtager.

Scanning og indstilling afsendertransmissionskanalerne

Du kan scanne radiosignalforholdene og derefter indstille afsendertransmissionskanalen automatisk eller manuelt. Når kanalen indstilles til [AUTO], genindstilles Speedlite automatisk til den kanal med det stærkeste signal. Når kanalen indstilles manuelt, kan du se scanningsresultaterne, når du genindstiller den.

  • Scanning, når den aktuelle indstilling er [AUTO]

    1. Tryk på UNDERMENU knappen.

    2. Udfør scanningen.

      • Tryk joysticket til lodret eller vandret, eller drej på Drejeknap for at vælge SCAN, og tryk derefter joysticket lige ind.
      • Vælg OK.
      • Scanningen udføres, og indstillingen bliver genindstillet til den kanal med det stærkeste signal.

  • Scanning, når i øjeblikket indstillet til en kanal (1-15)

    1. Tryk på UNDERMENU knappen.

    2. Udfør scanningen.

      • Tryk joysticket til lodret eller vandret, eller drej på Drejeknap for at vælge SCAN, og tryk derefter joysticket lige ind.
      • Vælg OK.
      • Scanningen udføres, og en graf over signalforhold vises.

      • Jo højere toppe på grafen er, jo stærkere er signalet.

    3. Indstil kanalen.

      • Skub joysticket op/ned/til venstre/til højre, eller drej Drejeknap for at vælge mellem kanal 1 til 15.

      • Tryk joystick lige for at indstille kanalen.

LINK Indikator på lys og forbindelse

Du kan kontrollere tilslutningsstatussen ud fra status på indikatoren LINK eller ikonet på LCD-panelet.

Status Beskrivelse Handling
Tændt Tilsluttet –
Fra Ikke tilsluttet Kontroller kanalen og ID'et
Fra For mange enheder Du må ikke overskride 16 afsendere og modtagere i alt
Fra Fejl Genstart afsendere og modtagere
Tændt Tilsluttet*1 –
Tændt Tilsluttet*2 –

1: Når afsendersiden er sluttet til underafsenderen

2: Når afsendersiden er forbundet til linked shooting

Display Beskrivelse Handling
Trådløs tilslutning for afsender / Trådløs tilslutning for modtager Tilsluttet –
Afsender er ikke tilsluttet trådløst / Modtager er ikke tilsluttet trådløst Ikke tilsluttet Kontroller kanalen og ID'et
Fejl ved trådløs tilslutning for afsenderenheden / Fejl ved trådløs tilslutning for modtagerenhed For mange enheder Du må ikke overskride 16 afsendere og modtagere i alt
Fejl Genstart afsendere og modtagere
UNDERAFSENDER Tilsluttet*1 –

1: Når afsendersiden er sluttet til underafsenderen

Forsigtig

  • Modtagere affyres ikke, medmindre afsender- og modtagerkanaler stemmer overens. Indstil begge til samme tal, eller indstil begge til [AUTO].
  • Modtagere affyrer ikke, medmindre afsender- og modtagers trådløse radio-ID'er stemmer overens. Indstil til det samme nummer.

Afsenderflashaffyring Til/Fra

Du kan indstille, om afsenderen affyrer samtidig med de modtagere, som den styrer trådløst. Når afsenderflashaffyring er aktiveret, affyrer afsenderen som affyringsgruppe A.

  1. Tryk joysticket lige ind.

  2. Vælg det punkt, der er vist i (1).

    • Tryk joysticket til lodret eller vandret, eller drej på Drejeknap for at vælge det punkt, og tryk derefter joysticket lige ind.

  3. Indstil afsenderflashaffyring.

    • Drej på Drejeknap for at aktivere eller deaktivere afsenderflashaffyring, og tryk derefter joysticket lige ind.
      • Afsenderflashaffyring TIL: Afsenderflashaffyring TIL
      • Afsenderflashaffyring FRA: Afsenderflashaffyring FRA

Hukommelsesfunktion

Du kan gemme indstillingerne for trådløse forbindelse på afsender- og modtagerenheden og gendanne indstillingerne på et senere tidspunkt. Betjen hver enkelt afsender- eller modtagerenhed individuelt for at gemme eller genkalde dens indstillinger.

  1. Tryk på UNDERMENU knappen.

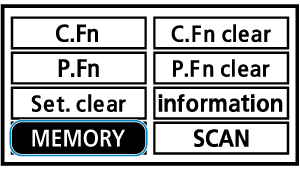

  2. Vælg HUKOMMELSE.

    • Tryk joysticket til lodret eller vandret, eller drej på Drejeknap for at vælge HUKOMMELSE, og tryk derefter joysticket lige ind.

  3. Gem eller indlæs indstillingerne.

    Gem

    • Tryk joysticket vandret eller drej på Drejeknap for at vælge GEM, og tryk derefter joysticket lige ind.
    • Tryk joysticket vandret eller drej på Drejeknap for at vælge OK, og tryk derefter joysticket lige ind.
    • Indstillingerne gemmes (lagres i hukommelsen).

    Indlæs

    • Tryk joysticket vandret eller drej på Drejeknap for at vælge INDLÆS, og tryk derefter joysticket lige ind.
    • Tryk joysticket vandret eller drej på Drejeknap for at vælge OK, og tryk derefter joysticket lige ind.
    • De gemte indstillinger anvendes.
