Názvy součástí

  1. (1) Volič režimů
  2. (2) Ovladač Ovladač
  3. (3) ISO Tlačítko nastavení citlivosti ISO
  4. (4) Tlačítko spouště
  5. (5) Tlačítko snímání filmů
  6. (6) Značka pro nasazení objektivu typu RF
  7. (7) Obrazový snímač
  8. (8) Grip
  9. (9) Kontakty
  10. (10) Bajonet pro uchycení objektivu
  11. (11) Vestavěný blesk
  12. (12) Mikrofon
  13. (13) Reproduktor
  14. (14) Značka ohniskové roviny Značka ohniskové roviny
  1. (15) Úchyt pro řemen
  2. (16) Indikátor pro pomocné světlo AF/​redukci červených očí/indikátor samospouště/indikátor dálkového ovládání
  3. (17) Kryt konektorů
  4. (18) Uvolňovací tlačítko objektivu
  5. (19) Zajišťovací kolík objektivu
  6. (20) VSTUPNÍ konektor pro externí mikrofon VSTUPNÍ konektor pro externí mikrofon
  7. (21) Volič dioptrické korekce
  8. (22) Závit pro stativ
  9. (23) Kryt prostoru pro kartu/baterii
  10. (24) Karta/zámek krytu prostoru pro baterii
  11. (25) Sériové číslo (číslo těla)
  12. (26) Krytka těla
  13. (27) Kryt patice
  1. (1) Multifunkční patice
  2. (2) Oční mušle
  3. (3) Okulár hledáčku
  4. (4) Obrazovka
  5. (5) Zapnutí/Vypnutí Vypínač napájení
  6. (6) Senzor hledáčku
  7. (7) Kryt konektorů
  8. (8) Indikátor přístupu na kartu
  9. (9) INFO Tlačítko informací
  10. (10) Rychlé ovládání / Nastavení Tlačítko rychlého ovládání/nastavení
  11. (11) Tlačítko Doleva/Automatické zaostřování (AF)MF Tlačítko Doleva/​Automatické zaostřování/Ruční zaostřování
  1. (12) Tlačítko Dolů/Vymazat Tlačítko Dolů/Vymazání
  2. (13) Přehrávání Tlačítko přehrávání
  3. (14) Blokování AE/Zvětšení/zmenšení Tlačítko blokování AE / blokování FE / zvětšení
  4. (15) Volba AF bodu/Index Tlačítko volby AF bodu/​indexu/zmenšení
  5. (16) Tlačítko Nahoru/Kompenzace expozice Tlačítko Nahoru/​Kompenzace expozice
  6. (17) Tlačítko Doprava/Samospoušť/Pomalé kontinuální snímání Tlačítko doprava / samospoušť / režim řízení
  7. (18) Navigační tlačítka Navigační tlačítka
  8. (19) MENU Tlačítko Menu
  9. (20) Digitální konektor Digitální konektor
  10. (21) HDMI micro OUT Konektor HDMI micro OUT
  11. (22) Otvor pro kabel DC propojky

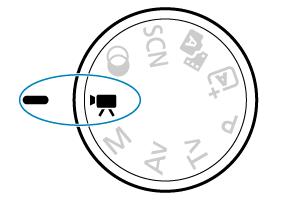

Volič režimů

Funkce na voliči režimů jsou seskupené do částí Základní zóna, Kreativní zóna a režimy záznamu filmů.

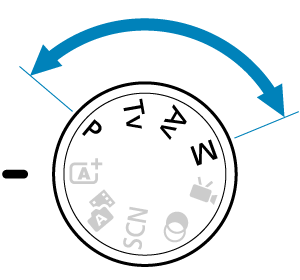

(1) Základní zóna

Stačí pouze stisknout tlačítko spouště. Fotoaparát nastaví vše podle fotografovaného objektu nebo fotografované scény.

Automatický inteligentní scénický režim: Automatický inteligentní scénický režim ()

Hybridní Auto: Hybridní Auto ()

Speciální scéna: Speciální scéna ()

Autoportrét Autoportrét Děti Děti
Portrét Portrét Panning Panning
Jemná pleť Jemná pleť Detail Detail
Skupinové foto Skupinové foto Jídlo Jídlo
Krajina Krajina Noční scéna z ruky Noční scéna z ruky
Panoramatický snímek Panoram. snímek Ovládání HDR Backlight Ovládání HDR Backlight
Sport Sport Tichá závěrka Tichá závěrka

Kreativní filtry: Kreativní filtry ()

ČB zrnitý Č/B zrno Efekt Miniatura Efekt Miniatury
Měkké ostření Měkké ostření HDR standardní HDR standardní
Efekt Rybí oko Efekt Objektivu rybí oko HDR živé HDR živé
Efekt Akvarel Efekt Akvarel HDR výrazné HDR výrazné
Efekt levný fotoaparát Efekt Levného fotoap. HDR reliéfní HDR reliéfní

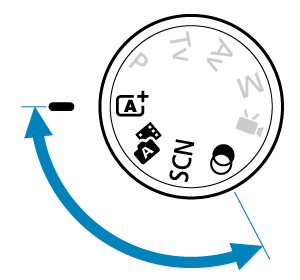

(2) Kreativní zóna

Tyto režimy poskytují rozsáhlejší ovládání pro snímání různých objektů požadovaným způsobem.

P Programová automatická expozice
Tv Priorita závěrky AE
Av Priorita clony AE
M Ruční expozice

(3) Záznam filmu

Pro různé varianty záznamu filmů ().

Nabíječka baterií LC-E17

Nabíječka pro bateriový zdroj LP-E17 ().

  1. (1) Zástrčka napájení
  2. (2) Indikátor nabíjení
  3. (3) Indikátor plného nabití
  4. (4) Sloty baterií

Nabíječka baterií LC-E17E

Nabíječka pro bateriový zdroj LP-E17 ().

  1. (1)Konektor napájecího kabelu
  2. (2)Indikátor nabíjení
  3. (3)Indikátor plného nabití
  1. (4)Slot pro bateriový zdroj
  2. (5)Napájecí kabel

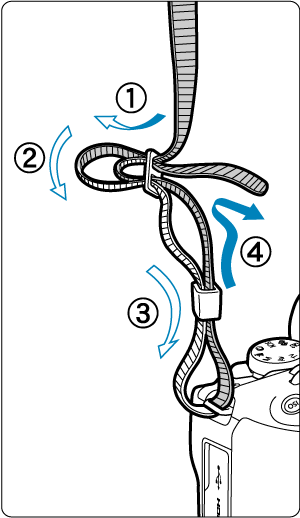

Připevnění řemenu

Provlékněte jeden konec řemenu zespoda okem úchytu pro řemen na fotoaparátu a poté jej provlékněte přezkou na řemenu podle obrázku. Zatáhněte za řemen, abyste jej napnuli, a zkontrolujte, zda se nemůže z přezky uvolnit.
