Bezdrátové nastavení

Následujícím způsobem nastavte vysílač a přijímač pro fotografování s bezdrátovým bleskem s rádiovým přenosem s automatickým zábleskovým režimem E-TTL II / E-TTL.

Nastavení jako vysílač

  1. Pomocí joysticku vyberte možnost Nastavení bezdrátového/propojeného fotografování.

  2. Nastavte na Bezdrátové s rádiovým přenosemVYSÍLAČ.

    • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte Bezdrátové s rádiovým přenosemVYSÍLAČ, pak zatlačte joystick dovnitř.

  3. Vyberte způsob spouště.

    • Zatlačte joystick dovnitř.
    • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte položku (1), pak zatlačte joystick dovnitř.
    • Stiskněte joystick vodorovně nebo otočte voličem Otočný volič a vyberte z VŠE, A:B či A:B C, pak zatlačte joystick dovnitř.

Nastavení jako přijímač

  1. Nastavte na Bezdrátové s rádiovým přenosemPŘIJÍMAČ.

    • Na blescích Speedlite, které se použijí jako přijímače, nakonfigurujte toto nastavení.
    • Vyberte Bezdrátové s rádiovým přenosemPŘIJÍMAČ stejně jako při nastavení vysílače.

Upozornění

  • Před fotografováním s normálním bleskem vymažte stisknutím tlačítka BEZDRÁT VYP bezdrátová nastavení (vysílač/přijímač).

Nastavení přenosového kanálu / ID pro bezdrátovou rádiovou komunikaci

Nastavte přenosový kanál vysílače a ID pro bezdrátovou rádiovou komunikaci následovně. Nastavte stejný kanál a ID pro vysílač i přijímače. Pokyny pro přijímač najdete v návodu k použití blesků Speedlite vybavených funkcí bezdrátového přijímače s rádiovým přenosem.

Upozornění

  • Nastavte různá ID pro bezdrátovou rádiovou komunikaci pro každý kanál, protože rušení mezi systémy s více blesky Speedlite ovládanými rádiovým přenosem může nastat, i když jsou jednotky nastavené na různé přenosové kanály.

  1. Zatlačte joystick dovnitř.

  2. Vyberte položku (1).

    • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte položku kanálu, pak zatlačte joystick dovnitř.

  3. Nastavte přenosový kanál.

    • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte z AUTO nebo kanálů 1–15, pak zatlačte joystick dovnitř.

  4. Vyberte položku (2).

    • Vyberte položku ID stejně jako při nastavení přenosového kanálu, pak zatlačte joystick dovnitř.

  5. Nastavte ID pro bezdrátovou rádiovou komunikaci.

    • Stiskněte joystick vodorovně nebo otočte voličem Otočný volič a vyberte polohu (číslici), která se má nastavit, pak zatlačte joystick dovnitř.
    • Stiskněte joystick svisle nebo otočte voličem Otočný volič a vyberte číslo v rozsahu 0–9, pak zatlačte joystick dovnitř.
    • Stejným způsobem nastavte čtyřciferné číslo a pak vyberte možnost OK.
    • Kontrolka PROPOJENÍ svítí po navázání komunikace mezi vysílačem a přijímačem zeleně.

Skenování a nastavení přenosových kanálů vysílače

Zjistit podmínky rádiového signálu a pak nastavit přenosový kanál pro vysílač můžete automaticky nebo ručně. Nastavením kanálu na možnost [AUTO] se blesk Speedlite automaticky vynuluje na kanál s nejsilnějším signálem. Při ručním nastavení kanálu můžete po vynulování zkontrolovat výsledky skenování.

  • Skenování při aktuálním nastavení na možnost [AUTO]

    1. Stiskněte tlačítko PODNABÍDKA.

    2. Spusťte vyhledávání.

      • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte SKEN, pak zatlačte joystick dovnitř.
      • Vyberte možnost OK.
      • Proběhne skenování a nastavení se vynuluje na kanál s nejsilnějším signálem.

  • Skenování při aktuálním nastavení na kanál (1–15)

    1. Stiskněte tlačítko PODNABÍDKA.

    2. Spusťte vyhledávání.

      • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte SKEN, pak zatlačte joystick dovnitř.
      • Vyberte možnost OK.

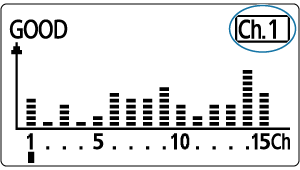

      • Proběhne skenování a zobrazí se graf podmínek signálu.

      • Vyšší špičky v grafu indikují silnější signály.

    3. Nastavte kanál.

      • Stlačte joystick nahoru/dolů/doleva/doprava nebo otočte Otočný volič a vyberte kanál 1 až 15.

      • Kanál nastavte stlačením joysticku dovnitř.

Kontrolka PROPOJENÍ a označení připojení

Stav připojení můžete zjistit ze stavu kontrolky PROPOJENÍ nebo ikony na panelu LCD.

Stav Popis Akce
Svítí Připojeno –
Vypnuto Nepřipojeno Zkontrolujte kanál a ID
Vypnuto Příliš mnoho jednotek Nepřekračujte 16 vysílačů a přijímačů dohromady
Vypnuto Chyba Restartujte vysílače a přijímače
Svítí Připojeno*1 –
Svítí Připojeno*2 –

1: Když je strana vysílače připojená k podvysílači

2: Když je strana vysílače připojená pro propojené fotografování

Zobrazení Popis Akce
Bezdrátové připojení vysílače / Bezdrátové připojení přijímače Připojeno –
Vysílač není bezdrátově připojen / Přijímač není bezdrátově připojen Nepřipojeno Zkontrolujte kanál a ID
Chyba bezdrátového připojení vysílací jednotky / Chyba bezdrátového připojení přijímací jednotky Příliš mnoho jednotek Nepřekračujte 16 vysílačů a přijímačů dohromady
Chyba Restartujte vysílače a přijímače
PODVYSÍLAČ Připojeno*1 –

1: Když je strana vysílače připojená k podvysílači

Upozornění

  • Přijímače se neaktivují, pokud se kanály vysílače a přijímače neshodují. Nastavte obě jednotky na stejné číslo nebo na možnost [AUTO].
  • Přijímače se neaktivují, pokud se ID pro bezdrátovou rádiovou komunikaci přijímače a vysílače neshodují. Nastavte stejné číslo.

Záblesk blesku vysílače zapnutý/vypnutý

Můžete nastavit, zda bude vysílač emitovat záblesky společně s přijímači, které ovládá bezdrátově. Když je povoleno emitování záblesk blesku vysílače, emituje vysílač jako skupinový záblesk A.

  1. Zatlačte joystick dovnitř.

  2. Vyberte položku uvedenou v (1).

    • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte položku, pak zatlačte joystick dovnitř.

  3. Nastavte záblesk blesku vysílače.

    • Otočte voličem Otočný volič a povolte nebo zakažte emitování záblesků blesku vysílače, pak zatlačte joystick dovnitř.
      • Záblesk blesku vysílače zapnutý: Záblesk blesku vysílače zapnutý
      • Záblesk blesku vysílače vypnutý: Záblesk blesku vysílače vypnutý

Paměťová funkce

Nastavení bezdrátové komunikace ve vysílací nebo přijímací jednotce můžete uložit a později opět vyvolat. Chcete-li uložit nebo vyvolat nastavení, obsluhujte každou vysílací/přijímací jednotku zvlášť.

  1. Stiskněte tlačítko PODNABÍDKA.

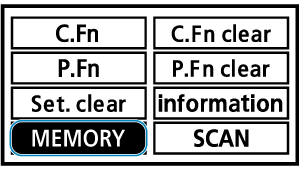

  2. Vyberte možnost PAMĚŤ.

    • Stiskněte joystick svisle nebo vodorovně nebo otočte voličem Otočný volič a vyberte PAMĚŤ, pak zatlačte joystick dovnitř.

  3. Uložte nebo načtěte nastavení.

    Uložit

    • Stiskněte joystick vodorovně nebo otočte voličem Otočný volič a vyberte ULOŽENÍ, pak zatlačte joystick dovnitř.
    • Stiskněte joystick vodorovně nebo otočte voličem Otočný volič a vyberte OK, pak zatlačte joystick dovnitř.
    • Nastavení se uloží (do paměti).

    Načtení

    • Stiskněte joystick vodorovně nebo otočte voličem Otočný volič a vyberte NAČTENÍ, pak zatlačte joystick dovnitř.
    • Stiskněte joystick vodorovně nebo otočte voličem Otočný volič a vyberte OK, pak zatlačte joystick dovnitř.
    • Nastaví se uložená nastavení.
