Настройки за безжичен контрол

Настройте предаващата и приемащата светкавица за снимане с безжично управление чрез радиокомуникация с E-TTL II / E-TTL автоматичен контрол, както е описано по-долу.

Конфигуриране като предаваща светкавица

  1. Изберете Wireless / linked shooting setting чрез джойстика.

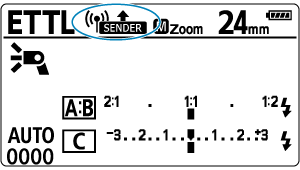

  2. Задайте настройка Radio transmission wirelessSENDER.

    • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете Radio transmission wirelessSENDER, и след това натиснете джойстика централно.

  3. Изберете метода на задействане.

    • Натиснете джойстика централно.
    • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете елемент (1), и след това натиснете джойстика централно.
    • Натиснете джойстика хоризонтално или завъртете Select dial, за да изберете ALL, A:B или A:B C, и след това натиснете джойстика централно.

Конфигуриране като приемаща светкавица

  1. Задайте настройка Radio transmission wirelessRECEIVER.

    • Задайте тази настройка в светкавиците Speedlite, за да ги използвате като приемащи светкавици.
    • Изберете Radio transmission wirelessRECEIVER чрез същата процедура, чрез която конфигурирахте предаващата светкавица.

Внимание

  • За да зададете нормално снимане със светкавица, изберете WIRELESS OFF, за да отмените настройките за приемаща / предаваща светкавица.

Задаване на комуникационен канал/Етикет за безжична радиокомуникация

Задайте за предаващата светкавица комуникационен канал и етикет за безжична радиокомуникация. Задайте еднакъв комуникационен канал и етикет за предаващата и приемащите светкавици. За информация относно работата с приемащата светкавица вижте ръководството за употреба на светкавицата Speedlite, оборудвана с функция за приемаща светкавица с безжично управление чрез радиокомуникация.

Внимание

  • Задайте различни етикети за безжична радиокомуникация за всеки канал, тъй като може да възникнат смущения между системи със светкавици Speedlite, управлявани чрез радиокомуникация, дори ако светкавиците са конфигурирани с различни комуникационни канали.

  1. Натиснете джойстика централно.

  2. Изберете елемент (1).

    • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете канал, и след това натиснете джойстика централно.

  3. Задайте комуникационен канал.

    • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете AUTO или канали 1–15, и след това натиснете джойстика централно.

  4. Изберете елемент (2).

    • Изберете етикет чрез същата процедура както при задаване на комуникационен канал, след което натиснете джойстика централно.

  5. Задайте етикета за безжична радиокомуникация.

    • Натиснете джойстика хоризонтално или завъртете Select dial, за да изберете позицията (цифрата) за задаване, и след това натиснете джойстика централно.
    • Натиснете джойстика вертикално или завъртете Select dial, за да зададете число от 0 до 9, и след това натиснете джойстика централно.
    • Задайте 4-цифрен номер със същата процедура и изберете OK.
    • Индикаторът LINK свети в зелено, когато е установена комуникация между предаващата и приемащата светкавица.

Сканиране и задаване на комуникационния канал на предаващата светкавица

Можете да сканирате радиообхвата и да зададете ръчно или автоматично комуникационния канал на предаващата светкавица. Задаването на настройка [AUTO] за комуникационния канал автоматично ще настрои светкавицата Speedlite на канала с най-силен сигнал. Когато задавате канала ръчно, можете да прегледате резултатите от сканирането.

  • Сканиране, когато е зададена настройка [AUTO]

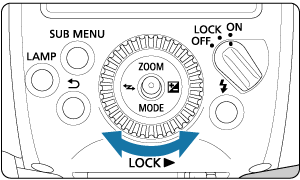

    1. Натиснете бутона SUB MENU.

    2. Стартирайте сканирането.

      • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете SCAN, и след това натиснете джойстика централно.
      • Изберете OK.
      • Сканирането се извършва и се задава каналът с най-силен сигнал.

  • Сканиране, когато е зададен канал (1–15)

    1. Натиснете бутона SUB MENU.

    2. Стартирайте сканирането.

      • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете SCAN, и след това натиснете джойстика централно.
      • Изберете OK.

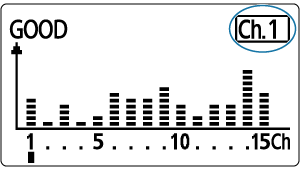

      • Сканирането се извършва и се показва диаграма за силата на сигналите.

      • По-високите нива в графиката показват по-силни сигнали.

    3. Задайте канала.

      • Натиснете джойстика нагоре / надолу / наляво / надясно или завъртете Select dial, за да изберете измежду канал 1 до 15.

      • Натиснете джойстика централно, за да зададете канала.

LINK индикатор и индикация за връзка

Можете да проверите състоянието на връзката по светенето на индикатора LINK или иконата на LCD панела.

Състояние Описание Действие
Свети Установена връзка –
Изкл. Няма връзка Проверете канала и етикета
Изкл. Твърде много светкавици Не надвишавайте общия брой от 16 предаващи и приемащи светкавици
Изкл. Грешка Рестартирайте предаващите и приемащите светкавици
Свети Установена връзка*1 –
Свети Установена връзка*2 –

1: Когато предаващата светкавица е свързана като вторична предаваща светкавица

2: Когато предаващата светкавица е свързана за синхронно снимане

Индикация Описание Действие
Sender wireless connection / Receiver wireless connection Установена връзка –
Sender wireless not connected / Receiver wireless not connected Няма връзка Проверете канала и етикета
Sender unit wireless error / Receiver unit wireless error Твърде много светкавици Не надвишавайте общия брой от 16 предаващи и приемащи светкавици
Грешка Рестартирайте предаващите и приемащите светкавици
SUB SENDER Установена връзка*1 –

1: Когато предаващата светкавица е свързана като вторична предаваща светкавица

Внимание

  • Задействането на приемащите светкавици не е възможно, ако каналите на предаващата светкавица и на приемащата светкавица не съвпадат. Задайте и за двете един и същи канал или задайте настройка [AUTO].
  • Задействането на приемащите светкавици не е възможно, ако етикетите за безжична радиокомуникация на предаващата светкавица и на приемащата светкавица не съвпадат. Задайте един и същи номер.

Разрешаване/забрана на задействането на предаващата светкавица

Можете да зададете дали предаващата светкавица да се задейства заедно с приемащите светкавици, които управлява безжично. Когато е разрешено задействането на предаващата светкавица, тя се задейства като светкавица от група A.

  1. Натиснете джойстика централно.

  2. Изберете елемента, показан в (1).

    • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете елемента, и след това натиснете джойстика централно.

  3. Задайте задействане на предаващата светкавица

    • Завъртете Select dial, за да разрешите или забраните задействането на предаващата светкавица, и след това натиснете джойстика централно.
      • Sender flash firing ON: Задействане на предаващата светкавица ВКЛ
      • Sender flash firing OFF: Задействане на предаващата светкавица ИЗКЛ

Функция "Запаметяване"

Можете да запаметите настройките за безжичен контрол в предаващата и приемащата светкавица и да ги извикате по-късно. Използвайте менюто на всяка предаваща или приемаща светкавица поотделно, ако желаете да запаметите или да извикате нейните настройки.

  1. Натиснете бутона SUB MENU.

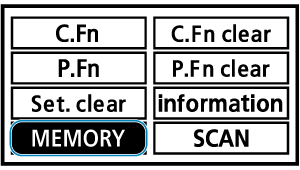

  2. Изберете MEMORY.

    • Натиснете джойстика вертикално или хоризонтално или завъртете Select dial, за да изберете MEMORY, и след това натиснете джойстика централно.

  3. Запаметяване или зареждане на настройки.

    Запаметете

    • Натиснете джойстика хоризонтално или завъртете Select dial, за да изберете SAVE, и след това натиснете джойстика централно.
    • Натиснете джойстика хоризонтално или завъртете Select dial, за да изберете OK, и след това натиснете джойстика централно.
    • Настройките се запаметяват (съхраняват в паметта).

    Заредете

    • Натиснете джойстика хоризонтално или завъртете Select dial, за да изберете LOAD, и след това натиснете джойстика централно.
    • Натиснете джойстика хоризонтално или завъртете Select dial, за да изберете OK, и след това натиснете джойстика централно.
    • Запаметените настройки се извикват от паметта.
