أسماء الأجزاء

تركيب الحزام

(١) قرص الأوضاع
(٢) فتحة تركيب الرباط
(٣) قرص رئيسي
(٤) زر وظائف متعددة
(٥) زر الغالق
(٦) زر تصوير الفيلم/ التبديل بينن تشغيل الفيديو والصور
(٧) مصباح مؤقت ذاتي/شعاع مساعدة AF
(٨) مقبض (حجرة البطارية)
(٩) مناطق التلامس
(١٠) حامل العدسة

(١١) مناطق تلامس مزامنة الفلاش
(١٢) قاعدة الوظائف المتعددة
(١٣) علامة تركيب عدسة RF
(١٤) الميكروفون
(١٥) فتحة تركيب الرباط
(١٦) مصباح التسجيل
(١٧) مستشعر الصور
(١٨) زر تحرير العدسة
(١٩) دبوس قفل العدسة
(٢٠) غطاء القاعدة
(٢١) غطاء جسم الكاميرا

(١) غطاء العين
(٢) عينية محدد المنظر
(٣) قرص ضبط الديوبتر
(٤) علامة المستوى البؤري
(٥) غطاء طرف توصيل
(٦) طرف توصيل مدخل الميكروفون الخارجي
(٧) طرف توصيل سماعة الرأس
(٨) طرف توصيل التحكم عن بعد
(٩) طرف توصيل خرج HDMI OUT
(١٠) طرف توصيل رقمي
(١١) مستشعر محدد المنظر
(١٢) قرص التحكم السريع
(١٣) السماعة

(١٤) // مفتاح التشغيل
(١٥) زر بدء ضبط البؤرة تلقائيًا
(١٦) زر المعلومات
(١٧) مفاتيح الأسهم
(١٨) زر التشغيل
(١٩) / زر قفل/ مسح الوظيفة المتعددة
(٢٠) زر التحكم السريع / الضبط
(٢١) الزر الأيسر
(٢٢) الزر السفلي
(٢٣) الزر العلوي
(٢٤) الزر الأيمن
(٢٥) مصباح الوصول

(١) الشاشة
(٢) زر القائمة
(٣) الرقم التسلسلي (رقم جسم الكاميرا)
(٤) مقبس الحامل ثلاثي القوائم
(٥) فتحة تحديد موضع الملحق
(٦) غطاء حجرة البطارية
(٧) قفل غطاء حجرة البطارية

(٨) أداة تحكم متعدد (يمكن الضغط عليها كذلك بصورة مباشرة)
(٩) زر قفل AE
(١٠) / زر اختيار نقطة AF/المؤشر/التكبير/التصغير
(١١) غطاء فتحة البطاقة
(١٢) فتحة البطاقة
(١٣) ‏‫فتحة سلك التيار المباشر

قرص الأوضاع

ينقسم قرص الأوضاع إلى أوضاع المنطقة الأساسية وأوضاع المنطقة الإبداعية.

في أوضاع المنطقة الأساسية، تحدد الكاميرا الإعدادات المثالية للهدف أو المشهد. في أوضاع المنطقة الإبداعية، يمكنك التصوير باستخدام التعريض الضوئي أو الإعدادات الأخرى حسبما تفضل.

(١) المنطقة الأساسية

(٢) المنطقة الإبداعية / (٣) وضع التصوير المخصص

قرص الأوضاع وأوضاع التصوير

قرص الأوضاع		وضع التصوير
قرص الأوضاع		التقاط الصور الثابتة		تسجيل الفيلم
المنطقة الأساسية		منظر ذاتي ذكي		منظر ذاتي ذكي لألفالم
	منظر خاص	صورة شخصية	تحريك لقطة أفقي	فيلم بشرة ناعمة فيلم لوضع التقريب وضع IS للأفلام
		بشرة ملساء	تقريب
		صورة جماعية	طعام
		منظر طبيعي	صورة شخصية ليلا
		تصوير بانورامي	منظر ليلي يدوي
		ألعاب رياضية	تحكم إضاءة خلفية HDR
		أطفال	الغالق الصامت
المنطقة الإبداعية	Fv	كثافة الإضاءة التلقائية لأولوية المرونة		التعريض التلقائي للأفلام
	P	درجة الإضاءة التلقائية المبرمجة		التعريض التلقائي للأفلام
	Tv	AE أولوية الغالق		AE أولوية الغالق للأفلام
	Av	AE أولوية الفتحة		AE أولوية فتحة العدسة للأفلام
	M	التعريض اليدوي		التعرض اليدوي للأفلام
	B	التعريض الطويل		التعريض التلقائي للأفلام
		درجة الإضاءة التلقائية المبرمجة		فيلم بحركة بطيئة/سريعة
	وضع تصوير مخصص	أوضاع التصوير المخصصة		أوضاع التصوير المخصصة

شاحن البطارية LC-E17 (يباع منفصلًا)

شاحن لحزمة البطارية LP-E17 ().

(١) قابس الطاقة
(٢) مصباح الشحن

(٣) مصباح الشحن الكامل
(٤) فتحة البطارية

شاحن البطارية LC-E17E (يباع منفصلًا)

شاحن لحزمة البطارية LP-E17 ().

(١) مقبس سلك الطاقة
(٢) مصباح الشحن
(٣) مصباح الشحن الكامل

(٤) فتحة البطارية
(٥) سلك الطاقة

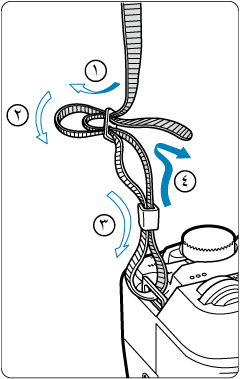

تركيب الحزام

مرر نهاية الشريط من خلال فتحة تركيب الرباط من أسفل، ثم مرّره عبر مشبك الشريط كما هو موضح. اسحب الحزام للتخلص من أي ارتخاء ولضمان عدم ارتخاء الرباط من الإبزيم.
